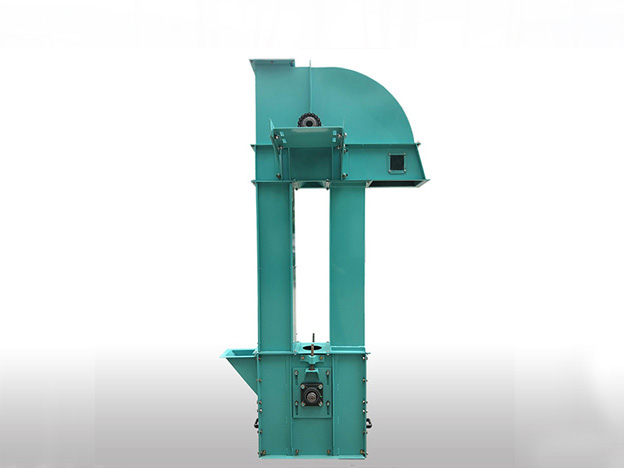

垂直斗式提升机介绍

垂直斗式提升机采用板式套筒滚子链为牵引构件，料斗固定在链板上并连续布置，用于粮食、油料、饲料（粘性及腐蚀性的物料除外）等的垂直输送。可广泛应用于各种规模的化工、冶金、矿山、饲料厂、面粉厂、米厂、油厂、淀粉厂以及粮库、港口码头等的散装物料的提升。

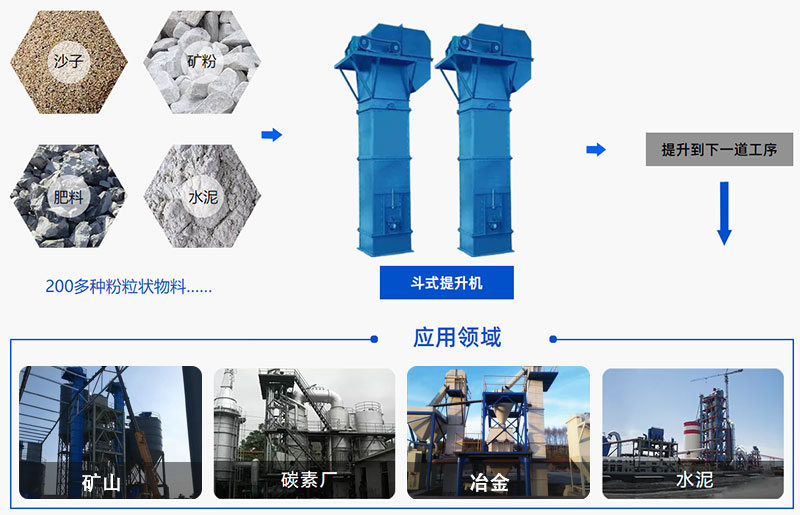

垂直斗式提升机用途

垂直斗式提升机适用于低处往高处提升，供应物料通过振动台投入料斗后机器自动连续运转向上运送，用于各种工业的垂直运输，如化肥、钾肥和盐、水泥、砂和砾石等材料，根据传送量可调节传送速度，并随需选择提升高度，料斗为自行设计制造。

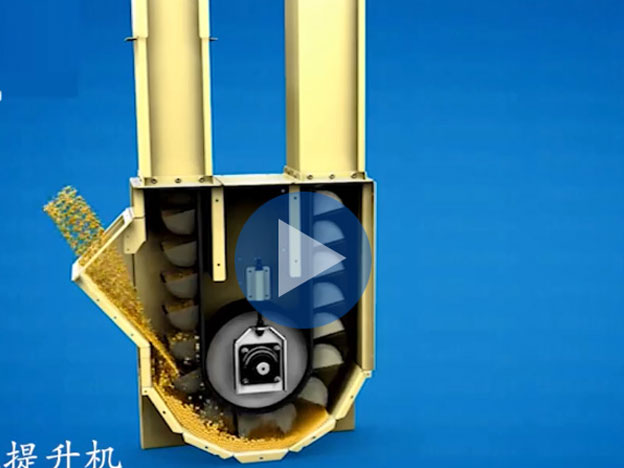

垂直斗式提升机工作原理

设备工作时，物料通过进料口均匀进料，同时，固定在输送带（链条）上的铲斗在主动滚筒的带动下，铲起物料随皮带（链条）上升，直到到达主动滚筒的顶端，铲斗开始翻转，然后在离心力或重力作用下，物料从出料口卸下，送往下一道工序。

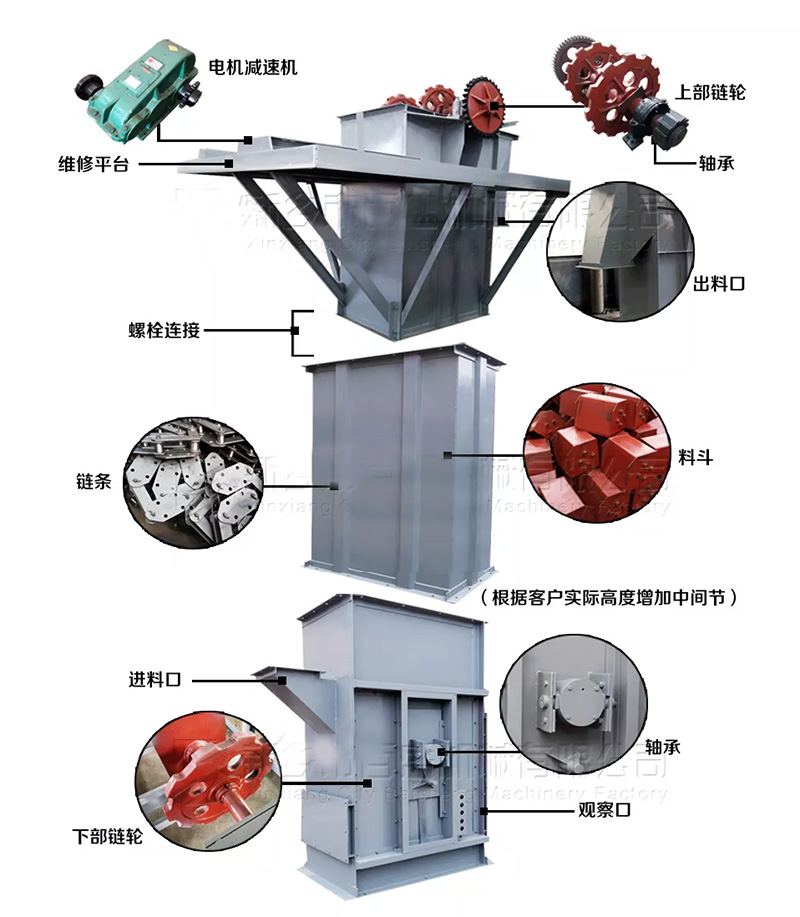

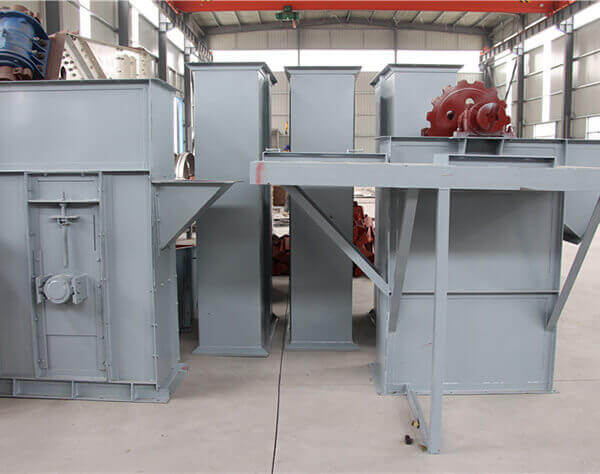

垂直斗式提升机结构图

垂直斗式提升机主要由牵引件、滚筒(或链轮)张紧装置、加料和卸料装置、驱动装置和料斗等组成。在牵引件上装置着一连串的小斗(称料斗)，随牵引件向上移动，达到顶端后翻转，将物料卸出。料斗常以背部(后壁)固接在牵引链条上，双链式斗式提升机有时也以料斗的侧壁固接在链条上。

料斗：是提升机的盛料构件，根据运送物料的性质和提升机的结构特点，料斗可分为三种不同的形式，即圆柱形底的深斗、浅斗及尖角形斗。

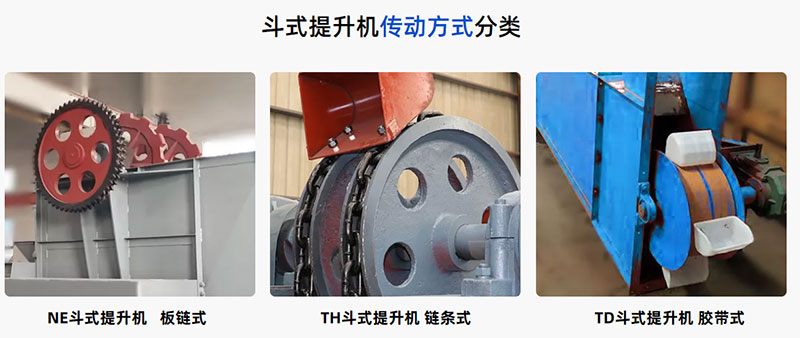

牵引件：可用胶带和链条两种，胶带和带式输送机的相同。料斗用特种头部的螺钉和弹性垫片固接在牵引带上，带宽比料斗的宽度大35~40mm。链条常用套筒链或套筒滚子链。当料斗的宽度较小(160~250mm)时,用一根链条固接在料斗的后壁上;料斗的宽度大时，用两条链条固接在料斗两边的侧板上，即借助于角钢把料斗的侧边和外链板相连。牵引件的选择，取决于提升机的生产率、升送高度和物料的特性。用胶带作牵引件主要用于中小生产能力的工厂及中等提升高度，适合于体积和密度小的粉状、小颗粒等物料的输送。用链条作牵引件则适合于大生产率及升送高度大和较重物料的输送。

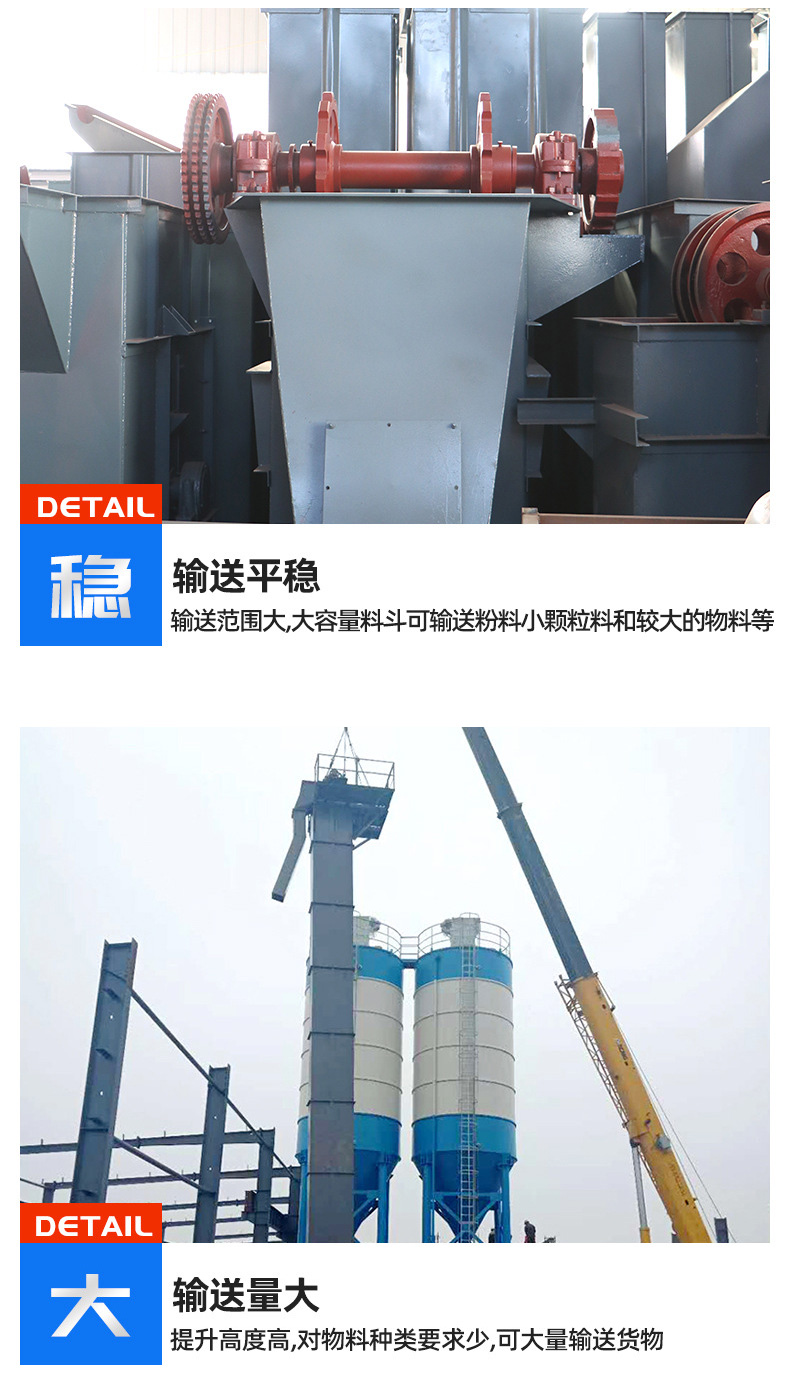

垂直斗式提升机特点

垂直斗式提升机广泛用于矿山、冶金、建材、煤炭、水电等部门垂直提升块状、粒状、粉状物料，如矿石、煤炭、焦炭、水泥、石砂等，其具有以下特点：

1、能提升一般粉状、小颗粒状物料，而且可提升磨琢性较大的物料，密封性好，环境污染少。

2、提升机采用大容量料斗输送，链速低提升量大，无回料和挖料现象。

3、运行可靠，无障碍运作时间可达2万小时。

4、喂料采取流入式，无需用斗挖料，材料之间很少发生挤压和碰撞现象。本机在设计时物料在喂料、卸料时少有撒落，减少了机械磨损。

5、占地面积要小得多，这节省了大量的能源消耗，也节省了一些急需的工厂或工厂占地面积。

垂直斗式提升机具有结构简单，占地面积小，技术指标先进，工作可靠，使用维修方便等特点。

垂直斗式提升机技术参数表

型 号	给料粒度	料斗			提升高度 （m）	提升量 (m³/h)	电机功率及整机重量
		斗距 （mm）	宽度 （mm）	容量 （L）
TB250	90mm	200	250	3	5-40	25	按具体的斗式提升机 订货总图核计确定
TB315	100mm	200	315	6		46
TB400	110mm	250	400	12		75
TB500	130mm	320	500	25		95
TB630	150mm	400	630	50		148
注：表中大输送能力是按填充系数ψ-0.8计算得出的，仅供参考。

垂直斗式提升机选择须知

垂直斗式提升机的选择取决于料斗形式、料斗速度、物料配比、物料性质和料斗数量。选择过程为：物料配比→传动方式（斗式提升机型号）→物料性质→卸料方式→料斗形式→本系列斗式提升机提升能力→型号确定。午夜看片网站可以根据物料颗粒、提升高度、提升量、由多年现场勘测、实际制作设计经验来帮你选型设计。

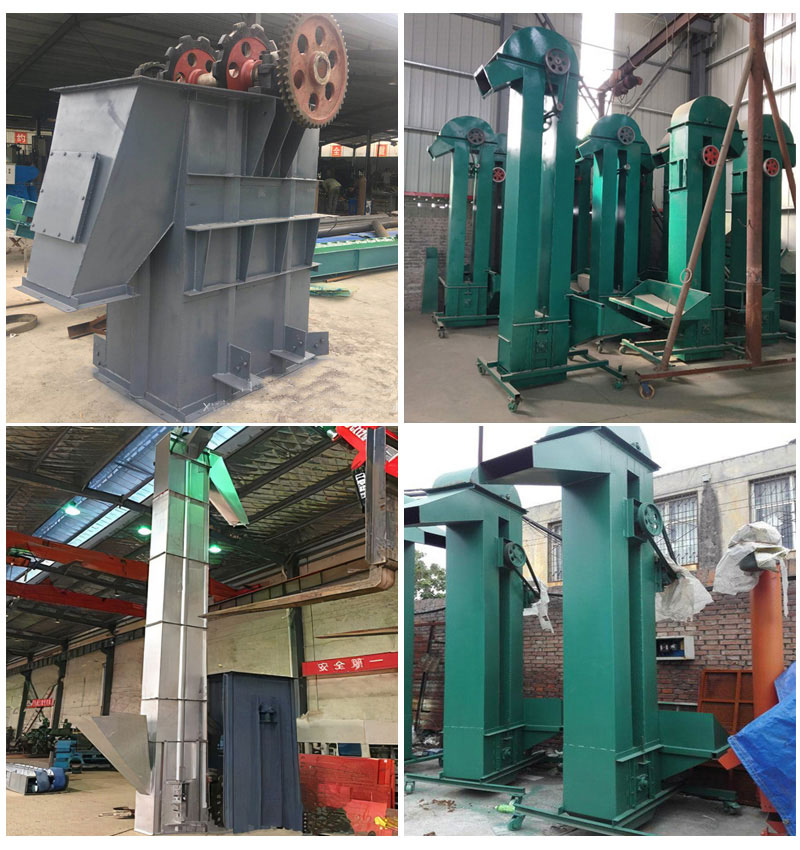

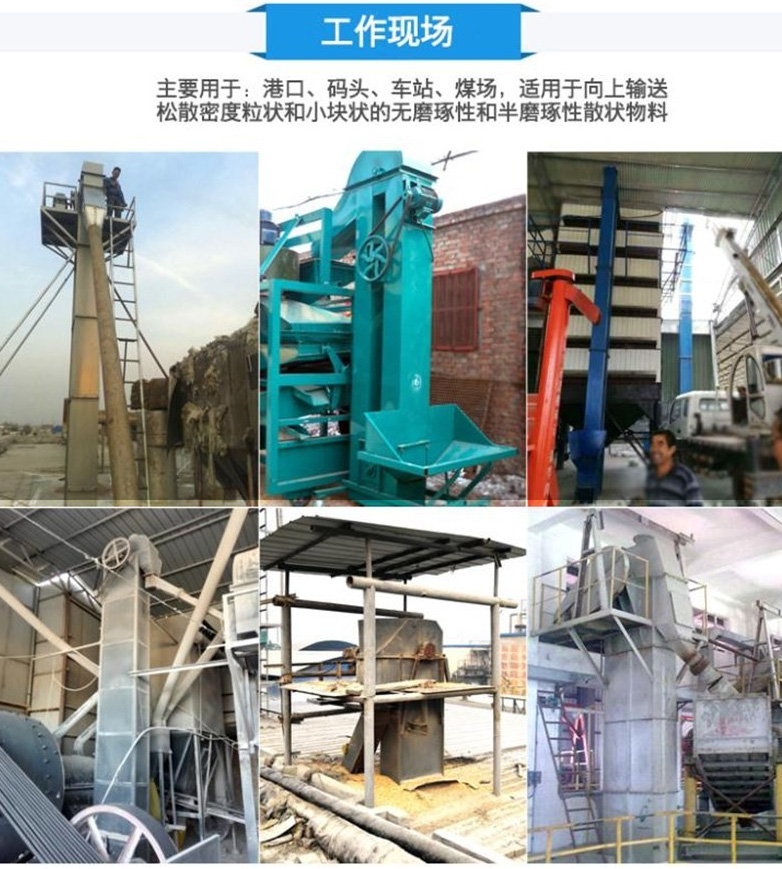

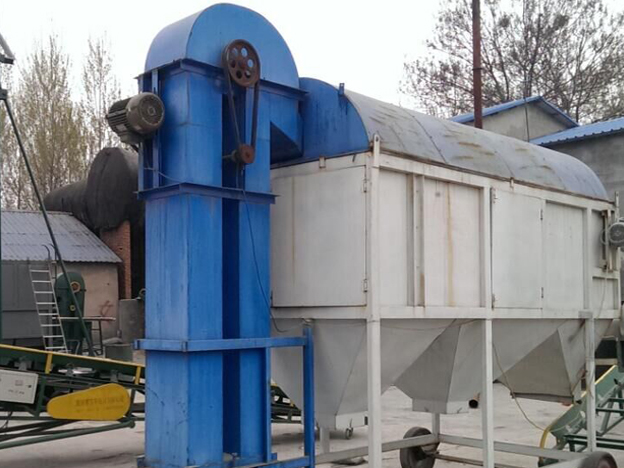

垂直斗式提升机客户现场
