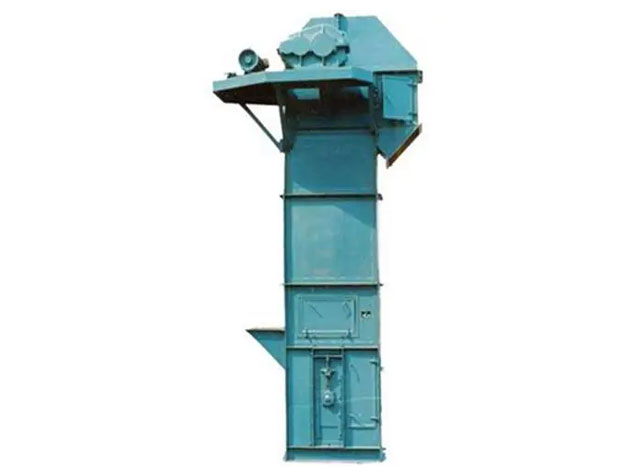

板链斗式提升机简介

NE板链斗式提升机采用板链传动，区别于老型号TB系列板链斗式提升机，其命名方式采用提升量而命名而非斗宽，。如NE150指的是提升量为150吨一小时而不是斗宽150，NE系列斗式提升机有着很高的提升机效率，根据提升速度不同还分有NSE型号及高速板链斗式提升机。

NE系列板链式斗式提升机共有11种型号:NE15、NE30、NE50、NE100、NE150、NE200、NE300、NE400、NE500、NE600、NE800，该机适用于中、大块和有磨琢性的物料(如石灰石、水泥熟料、石膏、块煤)的垂直输送，物料温度在250℃以下。

板链斗式提升机种类

NE板链斗式提升机通过对链条、料斗和链轮的分类，NE板链斗式提升机能够根据不同型号和物料特性进行合理匹配，以实现高速、稳定的物料输送和提升操作。

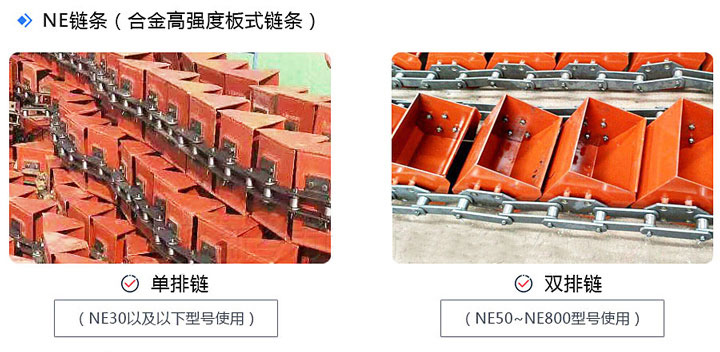

1、NE板链斗式提升机链条分类

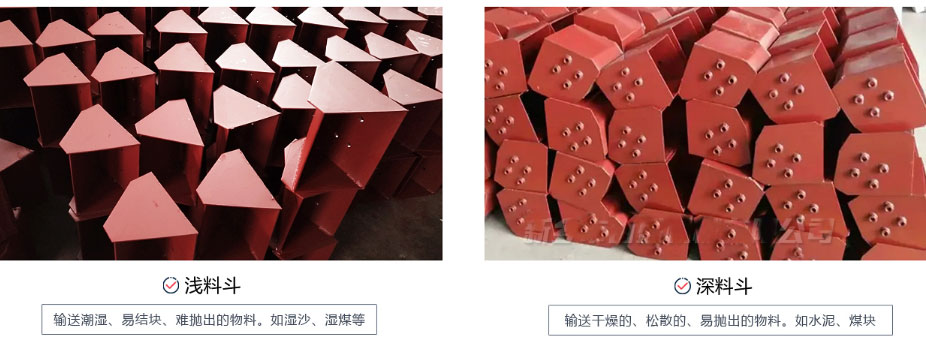

2、NE斗式提升机料斗分类

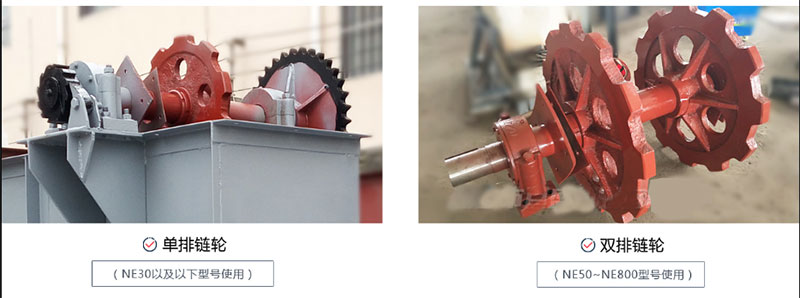

3、NE斗式提升机链轮分类

板链斗式提升机工作原理

料斗在传动链条上均匀分布，传动板链就像长龙相似盘旋在斗式提升机机头和机尾旋转滚筒上，由于电机的驱动利用减速机、联轴器传动滚筒转动皮条或链条循环转动，在循环转动时上面分布的料斗走到底部料仓出料口时，把物料吸入料斗，转身去往上出料口，把物料吐入出料仓，料斗交替循环吸料吐料把物料输送完。

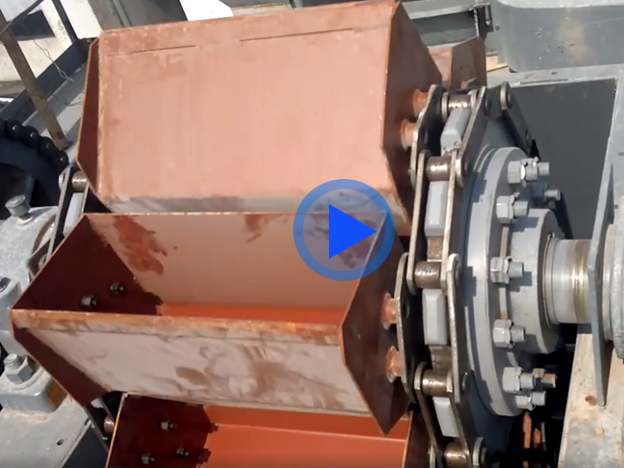

板链斗式提升机视频

板链斗式提升机特点

板链斗式提升机，作为工业生产中常见且高速的物料输送设备之一，承载着重要的物料输送任务。其独特的设计和功能特点使其在各行业中广泛应用，从粉状物料到重型块状物料的输送，都能快速完成。这种提升机不仅具有出色的适应性和可靠性，还在节能环保和灵活布局方面展现出优势，为工业生产提供了重要的支持和保障。

1、高强度和耐用性：板链和斗形物料容器通常由高强度合金钢或耐磨材料制成，具有较高的强度和耐用性，可以处理各种物料。

2、可靠稳定的运行：采用链条传动和直线行走，减少了振动和摩擦，提升机的运行平稳。

3、高提升效率：可以实现大高度差的物料垂直提升，提升效率高，提升量范围为15～800m³/h，提升高度可达40米。

4、灵活布局：可以根据现场条件进行灵活的布局设计，可以垂直提升物料，并在水平方向上进行输送，适应不同的空间布局需求。

5、安全性高：板链斗式提升机在设计上考虑了安全因素，配备了防堵料装置、安全开关等安全设备，确保操作人员和设备的安全。

6、易于维护：结构简单，维护方便。对于链条、斗形物料容器等易损件，可以进行快速更换和维修，减少停机时间。

板链斗式提升机型号及参数

型号	提升量m³/h	物料块度(m)
		允许占百分比%
		10	25	50	75	100
NE15	16	65	50	40	30	25
NE30	31	90	75	58	47	40
NE50	60	90	75	58	47	40
NE100	110	130	105	80	65	55
NE150	165	130	105	80	65	70
NE200	220	170	135	100	85	70
NE300	320	170	135	100	85	70
NE400	441	205	165	125	105	90
NE500	470	240	190	145	120	100
NE600	600	240	190	145	120	100

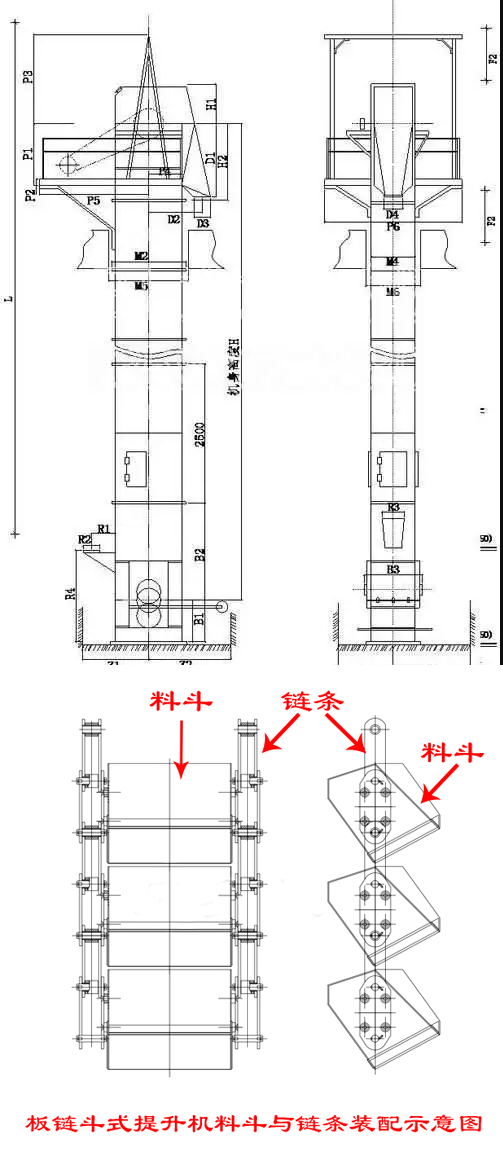

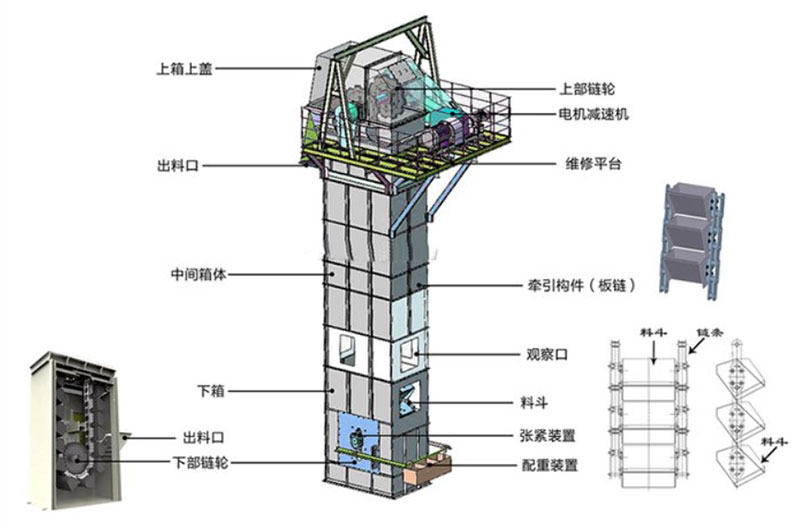

板链斗式提升机结构

NE型板链式斗式提升机的运行部件由料斗和专用板式链条组成，不同型号采用不同的链条排列方式，驱动装置采用多种驱动组合，配备检修架和栏杆，以满足用户的实际需求。NE型板链式斗式提升机通过组成部分的协同作用，能够高速、稳定地完成物料的输送任务，广泛应用于各种工业领域中，其组成结构主要包括以下部分：

主要结构：NE型板链式斗式提升机由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。

运行部件-由料斗和专用板式链条组成,NE30以及下采用单排链,NE50--NE800采用双排链。

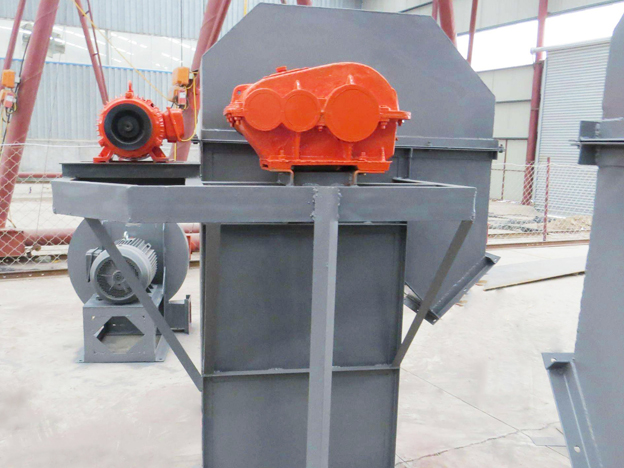

驱动装置-采用多种驱动组合驱动,(依用户实际需要而定)。驱动平台上装有检修架和栏杆。驱动制装置分左和右装两种。上部装置---安装有轨道(双排链)、逆止器、卸料口装有防回料板。

中间节---部分中间节装有轨道(双链),以防止链条工作中摆动。

下部装置---安装有张紧装置。

板链斗式提升机用途

板链斗式提升机广泛应用于各个行业和领域，主要用于垂直提升各种物料。以下是一些常见的板链斗式提升机的应用场景：

水泥工业：用于将原料、熟料、煤粉、熟料粉等物料从低处提升到高处，以供不同工序的处理或储存。

矿山行业：用于将矿石、矿渣、尾矿等物料从采矿区或处理区提升到堆料场或后续处理设备。

冶金行业：常用于将矿石、烧结矿、焦炭、石灰石等物料提升到高炉、烧结机、石灰窑等设备中进行熔炼、烧结和石灰生产。

化工工业：常用于输送颗粒状和粉状的化工原料、中间产品或成品，如氮肥、磷肥、塑料粒子等。

粮食加工：用于将谷物、米粉、饲料等物料从清理、研磨、筛分等工序提升到储存仓或包装设备。

食品行业：用于将食品原料、加工品或包装材料提升到不同的工序中，如混合、烘烤、包装等。

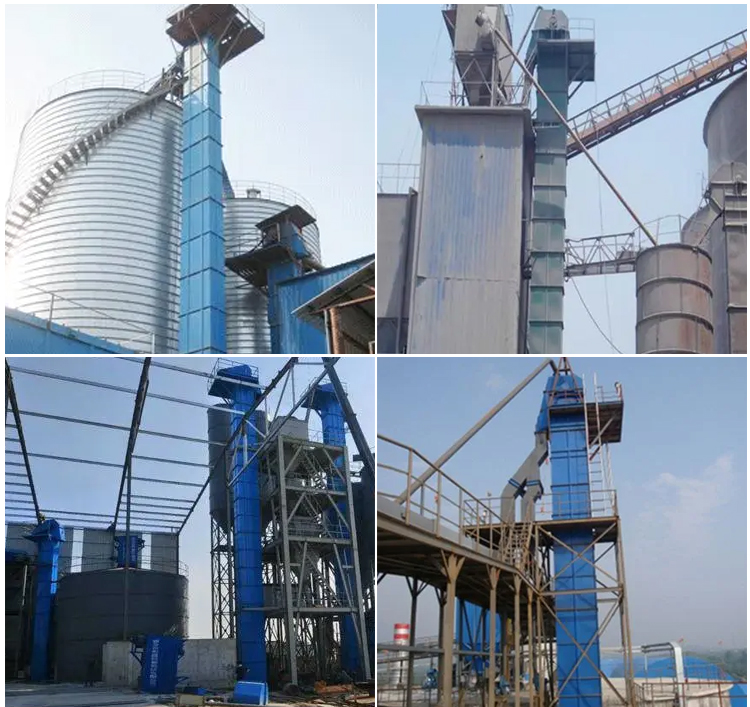

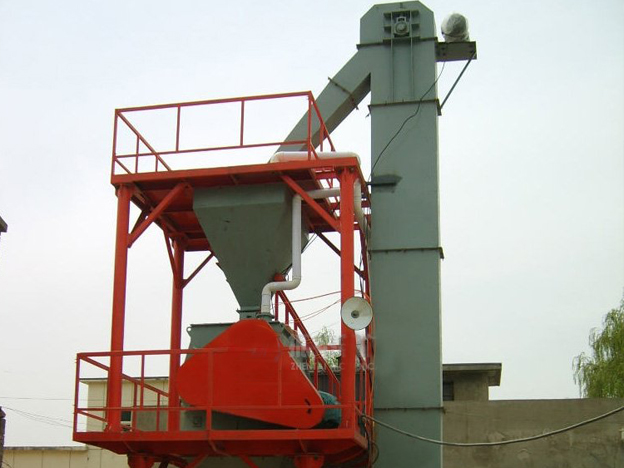

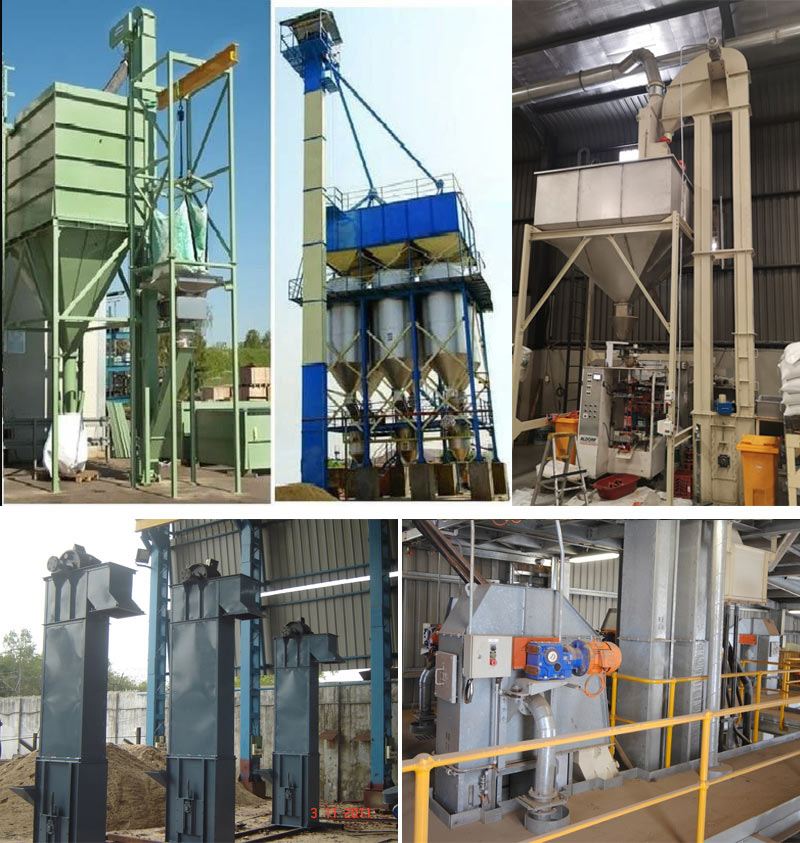

板链斗式提升机客户现场

NE板链斗式提升机广泛应用于水泥工业、化工、电厂、粮库等行业，用于输送中、大块和有磨琢性的物料，如水泥、水泥熟料、石灰粉、砂、复合肥、煤炭、粮食等散状物料等。

以下是一个板链斗式提升机客户案例表格的示例：

应用场合	行业	应用场景	提升高度	输送物料
水泥厂	水泥工业	原料提升至煤磨和熟料提升至窑头	30米	石灰石、粉煤等
矿山	矿山行业	矿石提升至堆料场	40米	铁矿石、铜矿石等
冶金厂	冶金行业	矿石提升至高炉	60米	矿石、焦炭等
化工厂	化工工业	原料提升至反应器	30米	化工原料、颗粒状产品等
粮食加工	粮食加工	谷物提升至储存仓	25米	小麦、大米等
食品厂	食品行业	原料提升至混合机	15米	食品原料、粉状产品等
制药厂	制药行业	药材提升至制粒机	20米	药材、粉末状药品等

这个表格展示了不同客户在不同行业中使用板链斗式提升机的案例。每个案例列出了客户名称、所属行业、具体的应用场景、提升高度以及输送的物料类型。这样的表格可以帮助了解板链斗式提升机在各个行业中的广泛应用和多样化的用途。请注意，上表中的信息仅为示例，实际案例中的详细信息可能会有所不同。

板链斗式提升机安装视频

板链提升机链条料斗安装

(1)NE板链斗式提升机为垂直布置，其基础承受斗提机的全部重量，故安装前必须对基础进行检查，然后再根据图纸要求在基础上安装地脚螺栓。

(2)将斗提机尾部机壳紧固在基础上，校准调平尾部机壳后再安装中部机壳。要求:尾部上法兰面水平度允差<1 mm/1000 mm。

(3)中部机壳安装一般是每3一4节为一单元，先在地面逐节连接，然后初步调整机壳的直线度、扭曲度，使其精度达到安装要求后拧紧互相连接的螺栓，整体吊装就位。其中特别要注意的是把带有大门的检修节和检视门节安装在便于检修和坚实的楼层位置。

(4)机壳全部安装后，要对整机机壳的垂直度做校正。午夜看片网站的方法是以斗提机上部机壳法兰水平面为基准，在机壳内部四角挂铅垂线 ,其测量值应符合表1规定，否则就需进行调整。

(5)为了防止安装调整好的中部机壳发生位移，每隔 6 - 8m 要安装一中间支架，尤其是与上部区段连接的中部机壳必须安装中间支架，并要注意支架的安装应能保证提升机壳体能纵向自由伸缩，严禁支架与壳体间刚性连接。

(6)安装上部区段、平台并调整头尾轴。

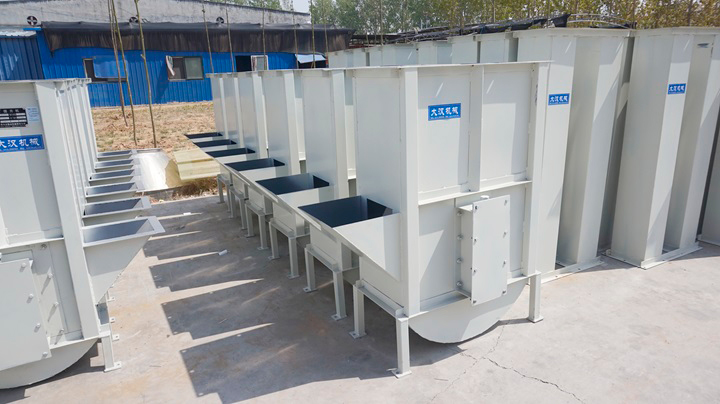

板链斗式提升机厂家

韩日午夜在线资源一区二区板链斗式提升机采用自流式装料和重力式卸料设计，配备合金钢高强度板式链条，具有出色的耐磨性能。驱动部分采用硬齿面减速器，适用于中、大块且具有磨琢性的产品。这款提升机的价格从¥18000起，提供的提升量范围为16-600m³/h，提升高度可达40米，适用于处理粒度在40-165之间的矿石、煤粉、石灰、水泥、粮食等粉状和小颗粒状散状物料的垂直提升给料任务。此外，产品可定制材质（碳钢、锰钢或不锈钢），根据安装环境、提升量和提升高度的要求进行配置，以满足用户的个性化需求。无论是在处理哪种类型的物料或在哪个行业领域，韩日午夜在线资源一区二区板链提升机都能提供高速、可靠的物料输送方案，为客户创造更大的价值。
